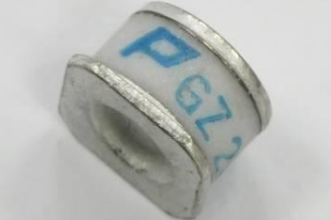

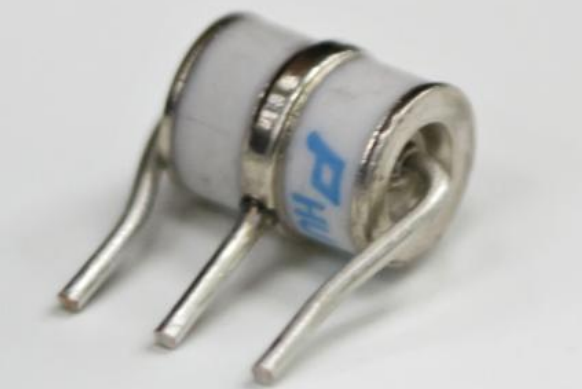

CATV放大器

放电电压有两种：一种是交流220V电源，属于主电源供电模式;另一种是AC 60V电源，属于线路供电模式。

市电供电方式的供电电路结构由变压器+桥式整流器+简易稳压电路组成。

它对电源电压变化的适应性较差。

在±10％的范围内，当电源电压波动很大时，可听调制指数会下降，导致50HZ或100HZ干扰，这会在电视屏幕上反映出来。

滚动黑带（50HZ）干扰或两条黑带（100HZ）干扰。

线路供电模式的供电电路一般采用开关式稳压电源。

电路结构使用振荡器产生几十KHZ的振荡信号。

在放大，电压稳定和整流处理之后，产生放大器所需的功。

电压。

该电源电路具有宽的电压调节范围。

当外部电源从35V变为90V时，可以输出稳定的工作电压。

因此，大多数主放大器放大器或扩展放大器使用该电源电路。

在线路电源模式下，我们还需要在线路上安装电源和电源插件。

电源是为放大器供电的设备。

该器件实际上是一个铁磁交流稳压器。

输入220V交流电压后，输出端输出稳定的60V交流电压。

电源插入器是电源和线路之间的接口。

为了确保CTB指数正常，必须降低放大器的输出电平。

通常，水平下降1分贝，CTB指数可以增加2分贝。

放大器的输入电平由C / N确定，并且这些指示符与网络中使用的放大器的数量N有关。

绘制输入电平和输出电平之间的关系以及放大器的数量N以形成V形图。

当两个放大器的增益不同时（例如一个是35db，一个是27db），但最大输出电平和噪声系数相等，如果CATV系统使用10个放大器，增益为35db，那么相同的系统，使用增益为27db的放大器，串联连接数为13.当两个系统的CTB相等时，后者的C / N将得到改善，改善值为：35-27-20 （lg13-lg10）= 5.8db，如果C / N相等，那么CTB指标可以提高5.8 * 2 = 11.6db。

从上面的分析可以看出，使用低增益放大器对改善一般系统特性有一定的影响。

那么放大器的增益是否尽可能低？答案是不。

当电源放大器的增益降至8db以下时，C / N和CTB都会恶化，因为串联的放大器数量增加，CTB将因20lgN的增加而恶化;由于10lgN，C / N也增加。

它变得更糟。

另外，如果增益低，则输入端输入的信号值需要在相同输出电平时为高，并且各级的放大器也易于发生非线性失真。

因此，当线路较长时，主线路放大器的增益最好约为27db。

CATV网络中放大器的幅频特性必须与电缆传输特性有关。

为此，放大器具有以下三种操作模式。

1.电源放大器的输入信号电平与频率无关（即输入信号为平坦），输出信号电平补偿电缆的衰减变化值，即输出信号的正斜率。

（高端和低端输出电平差异为正））只补偿电缆产生的负斜率（高端和低端输出电平差为负）。

该方法称为输出全倾斜模式。

2.电源放大器的输出信号电平与频率无关（即输出信号是平坦的），放大器的增益可以补偿电缆的衰减变化（即放大器产生的正斜率）补偿电缆产生的负斜率）。

该方法称为平坦输出模式。

这两者之间的方式称为半倾斜输出模式。

早期出现了以全倾斜模式运行的放大器。

该放大器将整个传输频率范围分为高通道和低通道进行放大。

高端信道增益高于低端信道，现在很少使用。

以平坦输出模式工作的放大器与具有扁平特性的放大器相结合。

这种操作模式有利于改善非线性失真，因为输入到放大模块的信号是平坦的，但是使用了大的均衡。

均衡器的数量，因此使用CATV系统在450MHZ及以下。

今天的放大器的最高工作频率为750 MHz甚至860 MHz，因此电源放大器和扩展放大器基本上都是半倾斜的。

这种放大器通常由两个或多个放大模块组成。

它内部配有两个均衡器，一个是输入均衡器，用于确保输入到第一个放大模块的信号是平坦的;均衡器，使输出信号产生我们需要的斜率。

放大器如何工作的选择不是任意的。

例如，放大器设计用作平坦输出。

例如，在实际应用中，放大器不工作在平坦输出状态，而是以半倾斜输出模式工作，因此在调试期间必须增加放大器的输入。

均衡器的均衡器量用于实现半倾斜输出模式，这将导致低端信号的C / N严重降级。
