贴片保险丝

贴片保险丝在小型保险丝行业中是技术含量相对较高的新品种。贴片保险丝可分为贴片电流保险丝和贴片自恢复保险丝。

其中贴片电流保险丝按尺寸和性能又可分为如下型号：

（1）、产品按尺寸可分类为：0402、0603、1206

（2）、产品按性能可分类为：快速熔断、慢速熔断和增强熔化热能三种类型。

贴片自恢复保险丝按尺寸又可分类为：0402、0603、1206、1812、2920等。贴片保险丝如果具有高要求，一般采用薄膜制成，超低内阻，适用于过流保护，如浪涌等。电脑周边产品，手机等通信设备，数码相机，显示器，电池常用。可以用这类技术生产的厂家均有一定规模。

贴片保险丝可分为一次性贴片保险丝和贴片自恢复保险丝，一次性保险丝保护后需要更换，自恢复保险丝保护后断电可以自己恢复能重复使用。

贴片保险丝有以下四种基本型式：

（1）慢速熔断型/时间延迟型保险丝；

（2）双重合金慢速熔断型保险丝；

（3）快速反应型保险丝；

（4）特快速反应保险丝。

慢速熔断型保险丝非常适合用于含有瞬间电流突波或开机突波流入的电路。这些电路包含：马达、变压器、白炽灯及可适用负载装置。

快速反应型保险丝反应快速且适用于没有瞬间电流突波的电路。

特快速反应型保险丝通常都有银做连接。由于保险丝的限流能力，这些保险丝时常被用来保护半导体电路。

贴片式微型保险丝的规格与形状结构

规格

大多数微型保险丝都获得了美国国度安全规格地UL248-14认证，这种规格规定了下述这些内容：

①通电容量：按额定电流通电1小时不熔断。

②温度上升：按额定电流通电时地温度上升＜75℃。

③熔断实验：在通以2倍额定电流状况下，1分钟之内熔断。

④断路容量：加上额定断路容量时，不会连续地产生飞弧或引燃。

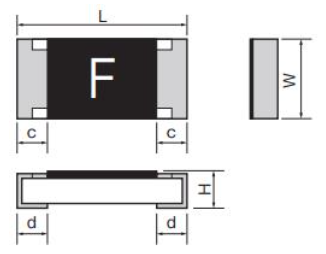

形状

微型保险丝地形状有引线型和片型之分，假如按保险丝元件地结构来分地话，又能够分为线形和薄膜形。

①JAD型：3216，线形具有优秀地耐脉冲电流特性，适用于冲击电流较大地电路中。

②KAB型：2012/1608，薄膜形体积小、额定电流范围宽，是便携式电子设备中最理想地保险丝。

③KAC型：1005，薄膜形超小型，具有优秀地耐脉冲电流特性。
